Introducción: dos tecnologías centrales de endurecimiento de superficies
El endurecimiento por inducción y el endurecimiento por láser son tecnologías convencionales de tratamiento térmico de superficies diseñadas para mejorar la dureza, la resistencia al desgaste y el rendimiento ante la fatiga de los componentes metálicos, preservando al mismo tiempo la tenacidad general del sustrato. Ampliamente aplicados en las industrias automotriz, de maquinaria y aeroespacial, cumplen objetivos funcionales similares pero difieren fundamentalmente en los mecanismos de calentamiento, el control de procesos y el alcance de la aplicación. El endurecimiento por inducción es una tecnología tradicional basada en el campo electromagnético-con capacidades maduras de producción en masa-, mientras que el endurecimiento por láser es una tecnología moderna de precisión que se basa en energía láser enfocada. Aclarar sus diferencias es crucial para que los fabricantes seleccionen el proceso óptimo en función de la geometría de los componentes, los requisitos de rendimiento, el volumen de producción y los presupuestos de costos, asegurando una eficiencia y calidad equilibradas.
Principio de calentamiento: inducción electromagnética versus conversión fototérmica
La diferencia más esencial radica en sus principios de calentamiento y métodos de transferencia de energía. El endurecimiento por inducción utiliza una bobina de inducción para generar campos magnéticos alternos de alta-frecuencia (normalmente de 10 a 500 kHz). Cuando una pieza de trabajo de metal se coloca en el campo, se inducen corrientes parásitas dentro del material y se genera calor a través del efecto Joule del flujo de corriente, calentando la superficie y el subsuelo de la pieza de trabajo. La transferencia de energía se realiza sin contacto, pero depende de la penetración del campo magnético, lo que produce un calentamiento relativamente uniforme del área objetivo. El endurecimiento por láser, por el contrario, utiliza un rayo láser de alta-potencia (láser de fibra, CO₂ o Nd:YAG) enfocado en un pequeño punto para irradiar la superficie de la pieza de trabajo. La energía se transfiere mediante conversión fototérmica, y la energía del láser es absorbida por la superficie del metal para elevar rápidamente su temperatura. Este método logra velocidades de calentamiento ultra-altas (10⁴–10⁵ grados/s), que superan con creces los 10²–10³ grados/s del endurecimiento por inducción, y permite una entrada de energía más localizada.
Flexibilidad de procesos y adaptabilidad geométrica

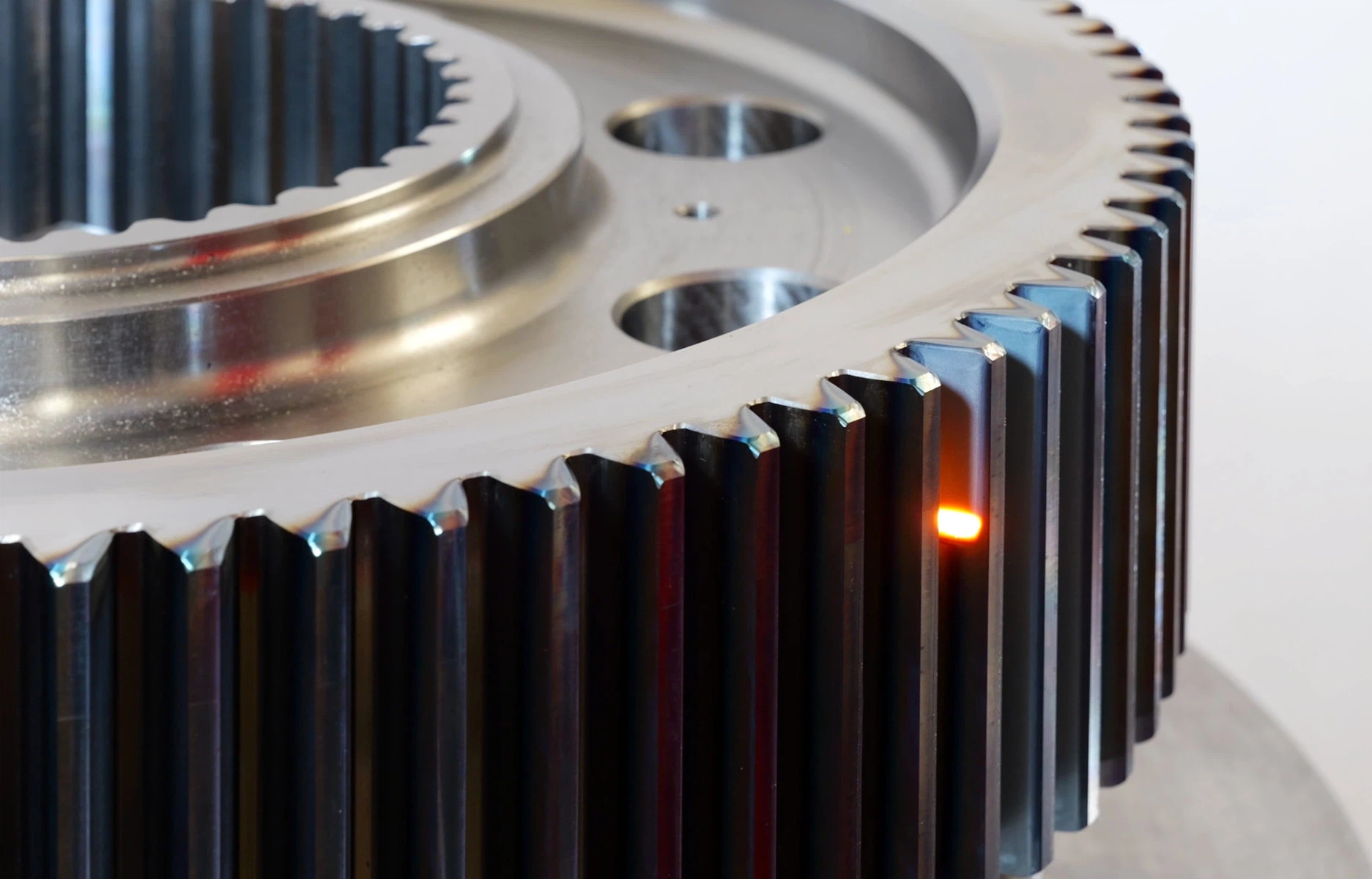

La flexibilidad del proceso y la adaptabilidad a geometrías de componentes complejas son características distintivas importantes. El endurecimiento por inducción requiere bobinas de inducción-diseñadas a medida que coincidan con la forma y el tamaño de la pieza de trabajo-por ejemplo, bobinas anulares para ejes, bobinas de arco para engranajes y bobinas de forma especial-para piezas irregulares. Esto da como resultado altos costos de herramientas y largos plazos de entrega, lo que lo hace inadecuado para la producción de lotes pequeños-o componentes personalizados. También tiene problemas con ranuras internas, espacios estrechos y superficies curvas complejas debido a la distribución desigual del campo magnético. Sin embargo, el endurecimiento por láser aprovecha los sistemas de movimiento programables (robots de 5 ejes, escáneres galvanómetros) para controlar libremente la trayectoria del rayo láser. Puede manejar fácilmente estructuras complejas como dientes de engranajes, lóbulos de árboles de levas y álabes de turbinas sin herramientas especializadas, y parámetros como la potencia del láser, la velocidad de escaneo y el tamaño del punto se pueden ajustar en tiempo real para adaptar la capa endurecida, ofreciendo una flexibilidad superior para diversas necesidades de componentes.
Impacto en la microestructura y el rendimiento de los componentes
Las dos tecnologías ejercen distintos efectos sobre la microestructura y el rendimiento final de la pieza de trabajo. El endurecimiento por inducción tiene una velocidad de calentamiento relativamente baja y una amplia zona afectada por el calor (HAZ), generalmente de 2 a 5 mm, lo que a menudo conduce a la formación de martensita gruesa en la capa endurecida. La dureza de la superficie suele oscilar entre 55 y 62 HRC y la distorsión térmica es más pronunciada debido al calentamiento desigual y la acumulación de calor. Las tasas de calentamiento y enfriamiento ultra-altas del endurecimiento por láser (que dependen del sustrato para un autoenfriamiento rápido) producen una estructura de martensita acicular de grano fino-, lo que aumenta la dureza de la superficie a 60–65 HRC y mejora la resistencia al desgaste. Su HAZ es estrecha (0,5–2 mm), lo que minimiza la distorsión térmica (controlada dentro de ±0,02%), lo cual es fundamental para los componentes de precisión. Además, el endurecimiento por láser introduce una mayor tensión residual de compresión en la superficie, lo que mejora aún más el rendimiento ante la fatiga en comparación con el endurecimiento por inducción.
Escenarios de aplicación y rentabilidad-
Sus diferencias técnicas determinan distintos escenarios de aplicación y rentabilidad-. El endurecimiento por inducción es ideal para componentes producidos-en masa con geometrías simples o regulares, como ejes, engranajes, bielas y piezas de maquinaria de automóviles. Presenta costos iniciales de equipo más bajos, mayor eficiencia de procesamiento y líneas de producción maduras, lo que lo hace rentable-efectivo para la producción de grandes-lotes. El endurecimiento por láser se prefiere para componentes de forma compleja-de alta-precisión y producción de lotes pequeños-, como palas de turbinas aeroespaciales, moldes de precisión, dispositivos médicos y herramientas personalizadas. Si bien su inversión inicial en equipo es mayor, reduce los costos de herramientas y posprocesamiento (debido a una distorsión mínima). En resumen, el endurecimiento por inducción sobresale en la producción en masa económica, mientras que el endurecimiento por láser domina las aplicaciones de alta-precisión y alto-rendimiento que requieren una calidad superficial superior.
